增強型車載機增加了行車記錄儀、道路檢測器、圖像傳輸、語音提示等幾項功能。增強型GPS車載機可應用于幾乎所有目前GPS應用領域，如安防、出租車、車輛租賃行、物流業、長途客運、特種運輸、監管運輸?shù)鹊?/FONT>

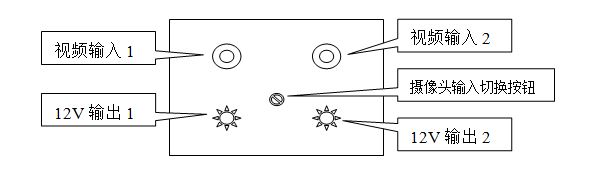

一、 前蓋板（雙路控制器）
1、12V輸出，受控于控制器給攝像頭供電，平時沒有輸出，每次拍片或處于調試狀態時送出12V電壓，最大輸出電流300mA，紅色為＋12V，黑色接地，若攝像頭有外部供電則可不接，或作為繼電器電源用于控制外部供電電源的通斷。
2、攝像頭輸入切換按鈕用于在調試狀態進行攝像頭的選擇切換。

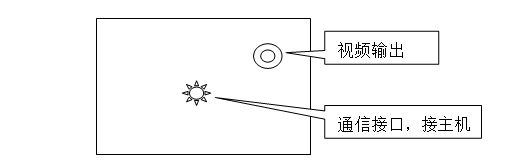

二、后蓋板
1、 視頻輸出：在拍片或調試狀態可以輸出當前攝像頭的視頻信號
2、 通信接口接線：
紅色：＋5V
黑色：GND
綠色：RX
藍色：TX
三、安裝前自檢調試
1、將視頻輸出接到普通監視器（可用二手的小黑白電視機代替，體積小便于現場操作）。
2、按住維護手柄的查號鍵2秒直到顯示屏出現自檢符號（具體請參考安裝手冊）。
3、自檢狀態下按手柄“6”鍵，控制器進入調試狀態，12V輸出1送出12V電源，監視器出現第一路攝像頭的視頻信號，用于檢測攝像頭、調焦距等等。
4、按住攝像頭輸入切換按鈕1秒鐘，控制器切換到下一路攝像頭進行調試。
5、調試狀態下監控中心仍然可以發命令拍攝、傳輸圖片以檢查實拍效果。
6、調試完畢后不要忘了將主機退出自檢狀態。
四、設備分組選擇
增強型車載機支持最多8個攝像頭，若需要多于2個攝像頭，需要增加另外的控制器，邏輯上最多支持4個兩路控制器，但由于供電限制實際最多只能驅動2個控制器，如果想多于4路拍照可以用兩個4路控制器，這樣最多可以接8個攝像頭。

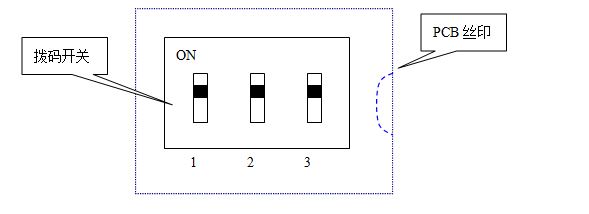

打開控制器可以看到一個撥碼開關：
撥碼開關的1、2位控制對應的攝像頭號（S39命令的Cam_no）如下表（ON=0，第3位忽略）：
撥碼開關1 撥碼開關2 攝像頭1的Cam_no 攝像頭2的 Cam_no
0 0 0 1
0 1 2 3
1 0 4 5
1 1 6 7
